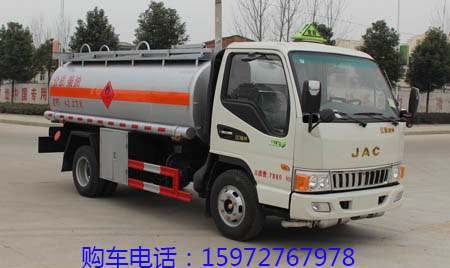

CSC5071GJYJH5型国五江淮加油车底盘配置：
采用国五江淮底盘制作，4X2驱动，扬柴国五WP3Q130E50发动机（130马力），轴距3308MM，单排可翻转车身，5档变速箱，7.00R16钢丝胎，断气刹，方向助力，原厂空调，底盘带原厂前盘制动，ABS，限速装置。
CSC5071GJYJH5型国五江淮加油车上装配置：
1、罐体以及罐体的前后封头都采用国标优质Q235 碳钢板/4.2㎜钢板制作、罐体的前后封头为水压弧型状、罐内防波板为Q235碳钢板制作\每仓罐设有道防波板\为水压弧形状，严格保证公告罐体尺寸制作水容积为8.5方。
2、单仓带泵，可泵进泵出（罐车并配带80\60带回流阀的油泵）、此泵安装在车身左侧中部位置，所有自流以及泵出口均带出口保护箱，所有出口为大梁下出油，出口保护箱为全密封式结构，出口箱带箱锁，所有球阀采用铝合金，罐体两侧各配壹条与罐体一样长度的铁质炮筒管道箱及两条卸油管并带快速接头，两只4㎏大灭火器，工具箱按有效空间尽量做大。
3、罐体为银色漆，所有出口均带堵盖，保证整车公告外型尺寸，罐体正中部周围反光带，以及红白相间的反光标识，“易燃液体”标识贴于罐体左右后正中部各一只。
4、罐体顶部正中位置一只铝合金欧标进料孔、罐体底部气动海底安全总阀一只。
5、出具湖北特检院罐体检验报告、产品质量证明书均按标准出具、产品质量证明书内要求有气动海底安全阀门的型号以及证明书、探伤报告、竣工图。
CSC5071GJYJH5型国五江淮加油车参数：
CSC5071GJYJH5型江淮加油车
【主要技术参数】
产品商标
楚胜牌
公告批次
285
产品名称
加油车
产品型号
CSC5071GJYJH5型加油车
总质量(Kg)
7360
罐体容积(m3)
4.82
额定载质量(Kg)
3215
外形尺寸(mm)
5990×1950×2500
整备质量(Kg)
3950
货厢尺寸(mm)
××
额定载客(人)
准拖挂车总质量(Kg)
驾驶室准乘人数(人)
3
载质量利用系数
接近角/离去角(°)
18/17
前悬/后悬(mm)
1085/1597
轴数
2
轴距(mm)
3308
轴荷(Kg)
2360/5000
最高车速(Km/h)
80
其它
备注：1,运输介质:汽油,类项号:3,密度:700千克/立方米;罐体有效容积4.82立方米;罐体外形尺寸(长×长轴×短轴)(mm):①加油机侧装在车架左侧或右侧:4000×1700×1060,②加油机装在罐体前部:4000×1750×1260(加油机仓长800);罐体上部选装折叠护栏。2,侧防护采用冷弯型钢/Q235,螺栓连接。后防护采用冷弯型钢/Q235,焊接,截面高300mm,截面宽50mm,下边缘离地高500mm。加油机型号及生产企业:BL1111Z/珠海市贝林加油设备有限公司中山分公司,HS1812B/托肯恒山科技(广州)有限公司,SKES-1112/恒和嘉华科技有限公司(上海伯莱机械有限公司),SK20QF-111A,SK20QF-222A/郑州三金石油设备制造有限公司,CS20D1110F/正星科技有限公司,JSK-70B1121CZ,JSK-70B1121C,JSK45B1121C/稳恩佳力佳(北京)石油化工设备有限公司, ZH6444/佛山市众泽机电科技有限公司。3,仅选用子午胎,装限速装置和前盘制动器的底盘;该车应装具有卫星定位功能的行驶记录仪。ABS型号/厂家:CM4XL-4S/4M /广州科密汽车电子控制技术股份有限公司。
【底盘技术参数】
底盘型号
HFC1071P92K5C2ZV
底盘名称
载货汽车底盘
商标名称
江淮牌
生产企业
安徽江淮汽车股份有限公司
外形尺寸(mm)
5773×1900×2180
轮胎数
6
接近角/离去角(°)
18/17
轮胎规格
7.00R16
钢板弹簧片数
4/9+7,3/9+7
前轮距(mm)
1620
燃料种类
柴油
后轮距(mm)
1395
排放标准
GB17691-2005国Ⅴ,GB3847-2005
发动机型号
发动机生产企业
排量(ml)
功率(Kw)
WP3Q130E50
潍柴动力扬州柴油机有限责任公司
2970
96
|
